Recursos necessários:
TIA Portal (foi utilizada a versão 15);
CPU das famílias S7-1200 ou S7-1500.
Organização de memória:
Os controladores das famílias S7-1200 e S7-1500 possuem várias áreas de memória.
As CPU´s da família S7-1200, possuem quatro áreas de memória, sendo as áreas “Load memory”, “Work memory”, “Retain memory” e área para endereçamento de “I/O”. A Figura 01 mostra a distribuição e a respectiva ocupação de memória de uma CPU 1215.

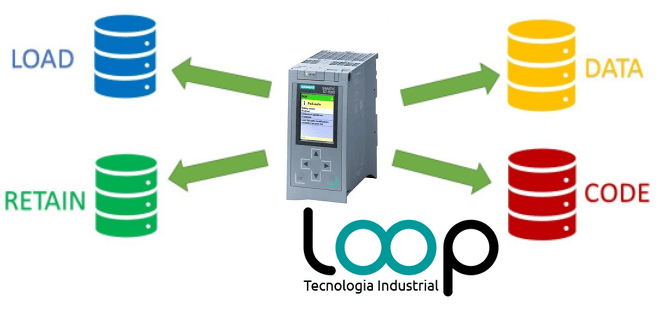

As CPU´s da família S7-1500, possuem uma organização de memória diferente e apresentam seis áreas de memória, sendo as áreas “Load memory”, “Code work-memory”, “Data work-memory”, “Retain memory”, “Motion Control resources” e área para endereçamento de “I/O”. A Figura 02 mostra a distribuição e a respectiva ocupação de memória de uma CPU 1513-1 PN.
Antes de verificar a ocupação de memória, o programa desenvolvido deve ser compilado. Acesse, então, a seção “Project View” do software TIA Portal e selecione o controlador de interesse, como mostrado na Figura 03.
Em seguida, selecione a opção “Resources”, dentro do menu “Tools”, como mostrado na Figura 04.
A janela com as informações sobre as áreas de memórias será, então, apresentada.
Elaborado por: Everton Salomé
Referência LTI: PL05-2010-021
