Recursos necessários:
Web browser (nessa pílula foi utilizado o Google Chrome, versão 93.0.4577.63).

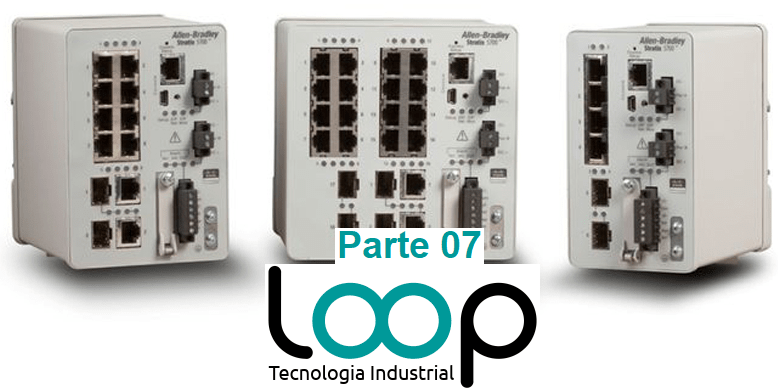

Switch Stratix 5700 (foi utilizado o modelo 1783-BMS10CGN como referência).
Configurações básicas:
Para saber mais detalhes sobre como realizar as configurações básicas do switch, consulte as “Pílulas, da LTI” PL05-2041-001, PL05-2041-002 e PL05-2041-003.
Sync:
Os switches dessa família podem operar com um cartão SD em seu slot. Nesse cartão podem ser armazenados todos os dados de sistema e de configuração do switch.
O sistema de configuração do switch disponibiliza funções para transferir dados do switch para o SD (salvar dados de backup) e vice-versa (recuperar dados).
A tela da função “Sync” é acessada pelo menu “Admin”, na aba “Manual Sync” e essa é mostrada na Figura 01.
Nota: Quando um SD está instalado no switch, os dados salvos no cartão são carregados durante o boot do switch.
A seguir são descritos os principais campos dessa tela de configuração:
- “SD to Flash Sync / Synchronize Configuration from SD Card to Onboard Flash”:
Copia os dados de configuração do cartão SD para a memória interna do swtich; - “SD to Flash Sync / Synchronize IOS Image from SD Card to Onboard Flash (May take up to five minutes)”:
Copia os dados de sistema do cartão SD para a memória interna do swtich; - “Flash to SD Sync / Synchronize Configuration from SD Card to Onboard Flash”:
Copia os dados de configuração do cartão SD para a memória interna do swtich; - “Flash to SD Sync / Synchronize IOS Image from SD Card to Onboard Flash (May take up to five minutes)”:
Copia os dados de sistema do cartão SD para a memória interna do swtich;
Recomenda-se executar a sincronização dos dados de sistema (“IOS Image”) e em seguida a sincronização de dados de configuração (“Configuration”).
Elaborado por: Everton Salomé
Referência LTI: PL05-2041-007
