Recursos necessários:
Web browser (nessa pílula foi utilizado o Google Chrome, versão 93.0.4577.63).

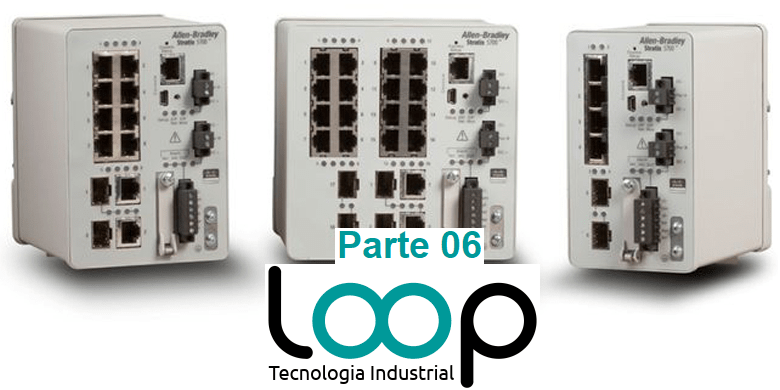

Switch Stratix 5700 (foi utilizado o modelo 1783-BMS10CGN como referência).
Configurações básicas:
Para saber mais detalhes sobre como realizar as configurações básicas do switch, consulte as “Pílulas, da LTI” PL05-2041-001, PL05-2041-002 e PL05-2041-003.
Alarmes:
Os switches Stratix 5700 podem anunciar alarmes de algumas maneiras, como mostrado na Figura 01 e detalhado após essa. Para acessar a página de configuração, mostrada na Figura 01, acesse a função “Alarm Settings” dentro do menu “Configure” e então selecione a aba “Global”.
Como citado anteriormente, o anúncio do alarme pode é feito de diversas maneiras, como mostrado abaixo:
– “DM Alarms”: com essa opção selecionada, o alarme é apresentado no painel do gerenciador do dispositivo;
– “SMMP Trap”: com essa opção selecionada, informações do alarme são enviadas para um servidor SMMP;
– “HW Relay”: com essa opção selecionada, o relé de status do switch é acionado quando o alarme é atuado;
– “Syslog”: com essa opção selecionada, os alarmes são registrados no arquivo de log do dispositivo.
Elaborado por: Everton Salomé
Referência LTI: PL05-2041-006
