Recursos necessários:
Web browser (nessa pílula foi utilizado o Google Chrome, versão 93.0.4577.63).

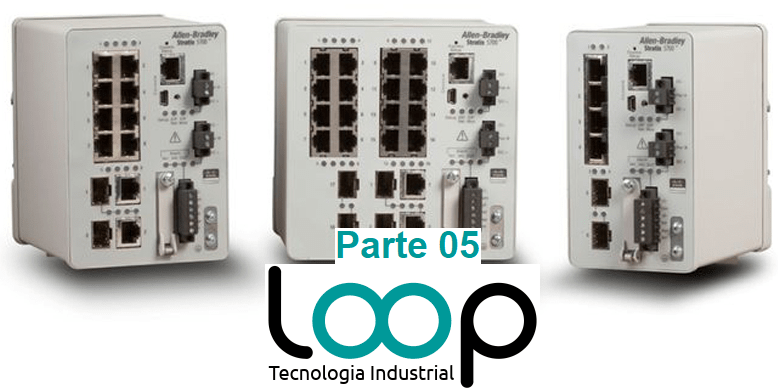

Switch Stratix 5700 (foi utilizado o modelo 1783-BMS10CGN como referência).
DHCP:
O DHCP (Dynamic Host Configuration Protocol) é um protocolo que permite configuração dinâmica em redes de comunicação. Usando essa função no switch, é possível que a porta de comunicação atribua o endereço IP ao dispositivo que à ela está conectado. Para tanto, o dispositivo conectado à porta não deve estar configurado com endereço IP fixo.
Para que o swtich possa atribuir endereço IP, deve-se, em primeiro momento, configurar um (ou mais) “DHCP Pool”. No “DHCP Pool” se configura a faixa de endereços que podem ser atribuídos.
Para acessar a página de configuração, mostrada na Figura 01, acesse a função “DHCP” dentro do menu “Configure” e então selecione a aba “Global Settings”.
Para que essa função seja habilitada, selecione a opção “Enable DHCP” (check box). É necessário, então, criar um “DHCP Pool”. Para criar, clique sobre o botão “Add” e então a tela mostrada na Figura 02 será apresentada.
A seguir são apresentados detalhes de alguns dos campos que são mostrados na figura anterior.
- Campo “DHCP Pool Name”: se configura o nome do “DHCP Pool”;
- Campo “DHCP Pool Network”: é definido o endereço IP do “DHCP Pool”;
- Campo “Subnet Mask”: é definida a máscara de rede para o IP configurado;
- Campo “Starting IP”: nesse campo é definido o início da faixa de endereços de IP que podem ser atribuídos sobre esse “DHCP Pool”;
- Campo “Ending IP”: nesse campo é definido o fim da faixa de endereços de IP que podem ser atribuídos sobre esse “DHCP Pool”;
Após definir o “DHCP Pool”, pode-se configurar, para cada porta de comunicação, qual o endereço IP e máscara de rede deverão ser atribuídos; para tanto, acesse a página de configuração disponível na aba “DHCP Persistence”, apresentada na Figura 03.
Para configurar o endereço IP a ser atribuído, selecione, para a porta escolhida, o campo “Pool Name” e então escolha o “DHCP Pool” desejado; em seguida digite o endereço a ser atribuído no campo “IP Address”.
Nota:
Para saber mais detalhes sobre como realizar as configurações básicas do switch, consulte as “Pílulas, da LTI” PL05-2041-001, PL05-2041-002 e PL05-2041-003.
Elaborado por: Everton Salomé
Referência LTI: PL05-2041-005
