Recursos necessários:
Web browser (nessa pílula foi utilizado o Google Chrome, versão 93.0.4577.63).

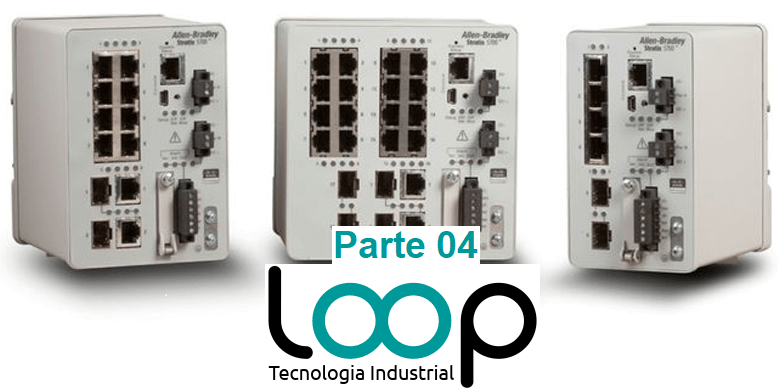

Switch Stratix 5700 (foi utilizado o modelo 1783-BMS10CGN como referência).
Acessar configurações:
Para saber mais detalhes sobre configuração do switch, consulte as “Pílulas, da LTI” PL05-2041-001, PL05-2041-002 e PL05-2041-003.
Smartports:
Essa função carrega macros que auxiliam no melhor aproveitamento dos recursos do switch. Para acessar a página de configuração, selecione a opção “Smartports” dentro do menu “Configure”. A Figura 01 mostra a tela de configuração.
Pode-se configurar cada uma das portas individualmente e descrevemos, a seguir, algumas funções:
- “Automation Device”: Selecione essa opção para quando à essa porta estiver conectado um dispositivo de automação, tais como PLC / PAC, remota de I/O, inversor de frequência, etc.;
- “Desktop for Automation”: Essa opção deve ser selecionada quando à porta estiver conectado um computador, por exemplo, com sistema supervisório;
- “Virtual Desktop for Automation”: Quando à porta estiver conectado um computador executando, por exemplo, um sistema supervisório dentro de uma máquina virtual, essa opção pode ser utilizada. Essa opção deve ser escolhida, em especial, quando o dispositivo conectado possuir dois endereços IP (um na máquina física e outro na máquina virtual);
- “Switch for Automation”: quando à porta estiver conectado outro switch, essa opção pode ser escolhida.
Elaborado por: Everton Salomé
Referência LTI: PL05-2041-004
